各軸配用進口高精密直線導軌、滾珠絲桿及精密軸承。采用同步導套結構，實現高速、高精度加工。【M】選用機械主軸
|
型號 |
|
TC203M |
|
|
|
|
3軸，單主軸e |
|
|
NC系統 |
|
SYNTEC 22TB |
|
|
機床額定功率 |
kw |
8 |
|
|
加工范圍 |
|||
|
最大加工直徑 |
mm |
φ20 |
|
|
最大車削長度（一次加工）有導套 |
mm |
230 |
|
|
最大車削長度（一次加工）無導套 |
mm |
2D |
|
|
主軸功率 |
kw |
2.9 |
|
|
背軸功率 |
kw |
—— |
|
|
主軸最大通孔直徑 |
mm |
φ23 |
|
|
主/背軸轉速 |
rpm |
6000/-- |
|
|
背軸最大夾持直徑 |
mm |
—— |
|
|
背軸最大通孔直徑 |
mm |
—— |
|
|
最大刀具安裝數量 |
|
14 |
|
|

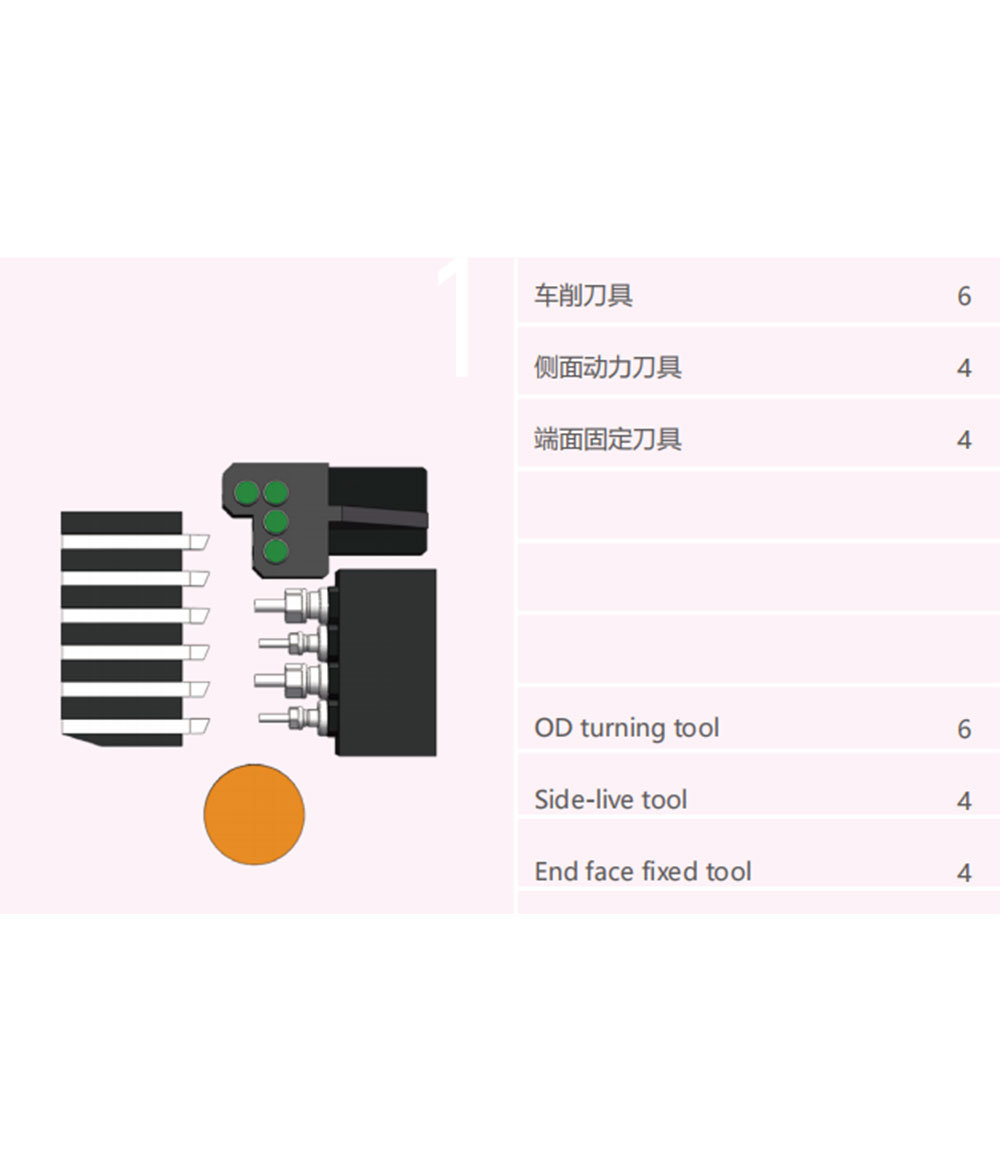

車削刀具 |
|||
|
數量?型號 |
mm |
6??12 |
|
|
側銑刀具 |
|||
|
側面動力刀具 |
mm |
2?ER16-2?ER11 |
|
|
鉆孔直徑 |
mm |
φ10 |
|
|
螺紋加工（攻絲/板牙） |
mm |
M6 |
|
|
動力頭轉速 |
rpm |
5500 |
|
|
動力頭功率 |
kw |
0.75 |
|
|
端面刀具 |
|||
|
固定刀具 |
數量?型號 |
mm |
4?ER11 |
|
鉆孔直徑 |
mm |
φ7 |
|
|
螺紋加工（攻絲/板牙） |
mm |
M6 |
|
|
動力刀具 |
數量?型號 |
mm |
—— |
|
鉆孔直徑 |
mm |
—— |
|
|
螺紋加工（攻絲/板牙） |
|
—— |
|
|
動力頭轉速 |
mm |
—— |
|
|
動力頭功率 |
kw |
—— |
|
|
背面刀具 |
|||
|
固定刀具 |
數量?型號 |
mm |
—— |
|
鉆孔直徑 |
mm |
—— |
|
|
螺紋加工（攻絲/板牙） |
mm |
—— |
|
|
端面動力刀具 |
mm |
—— |
|
|
側面動力刀具 |
mm |
—— |
|
|
鉆孔直徑 |
mm |
—— |
|
|
螺紋加工（攻絲/板牙） |
mm |
—— |
|
|
動力頭轉速 |
mm |
—— |
|
|
動力頭功率 |
kw |
—— |
|
|
快速進給速度 |
m/min |
24(X/Z/Y) |
|
|
進給電機功率 |
kw |
1.1 |
|
|
電源容量 |
kva |
7.5KVA |
|
|
氣壓裝置 所需氣壓 |
mpa |
0.6 |
|
|
機臺重量 |
kg |
1600 |
|
|
機臺外形尺寸（長X寬X高） |
mm |
1950*1070*1650 |
|
