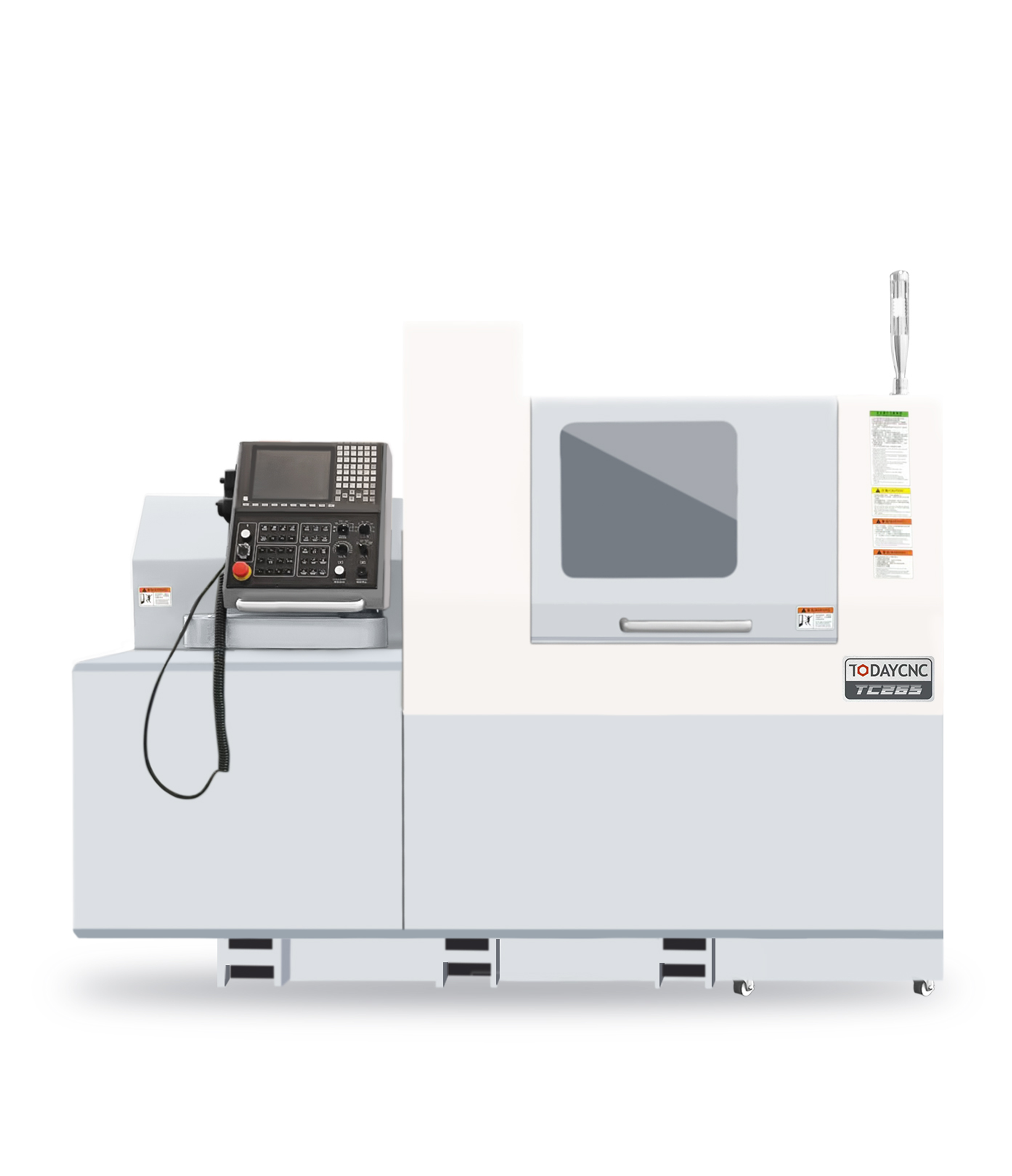

雙主軸走心機TC265

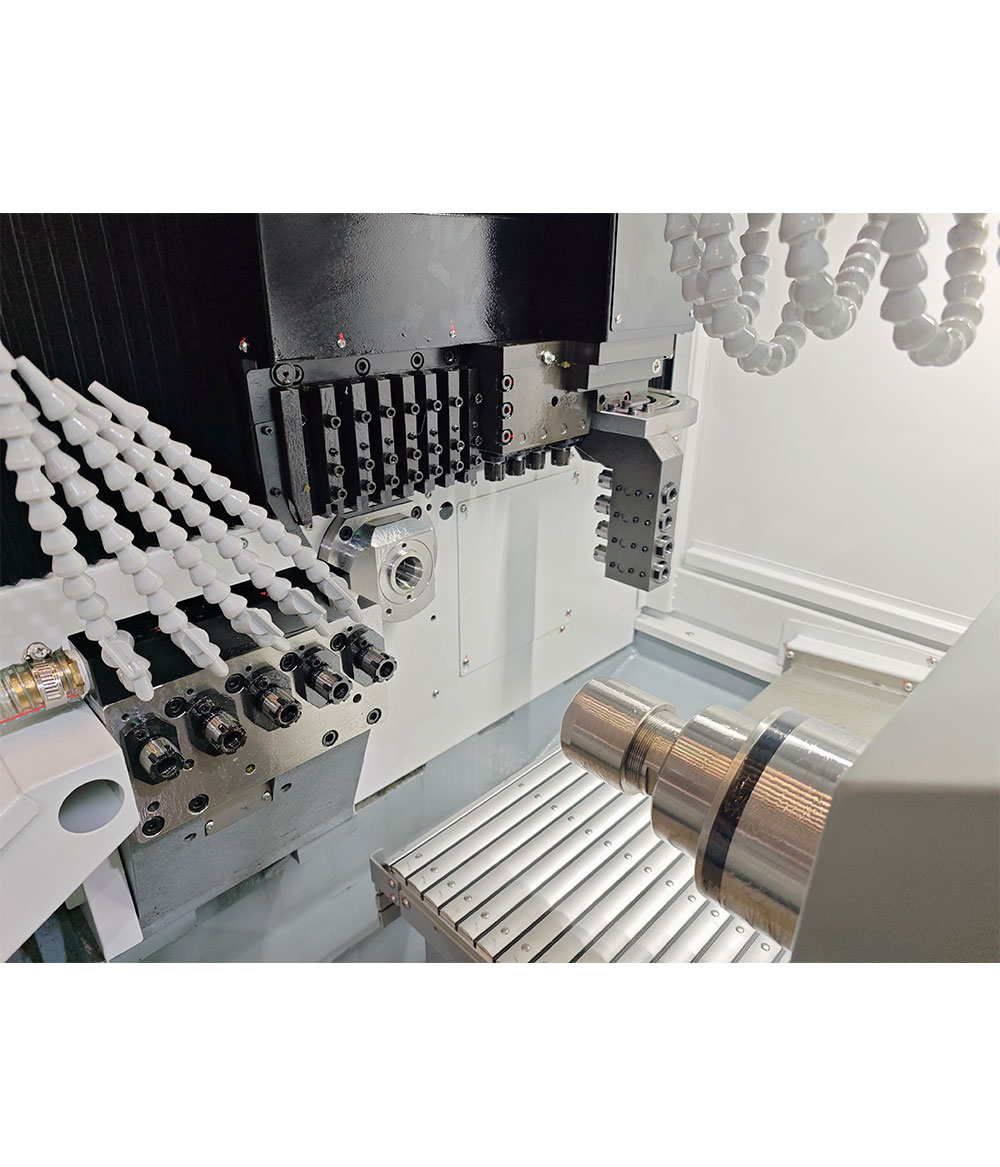

各軸配用進口高精密直線導軌、滾珠絲桿及精密軸承。采用同步導套結構，實現高速、高精度加工。

產品優勢：
1、有導套與無導套靈活切換，滿足不同加工工藝要求。
2、關鍵部件含氣密封結構，防油防渣，提高使用壽命及穩定性。
3、選用大扭矩電機，高剛性大強度各軸滑臺及刀具安裝座，滿足大切削量，加工效率高。
4、高擴展性，刀具數量配置根據工藝搭配，性價比高。
5、可配備多支ER20大刀具，提升加工范圍。
  • 產品介紹
  • 詳細參數

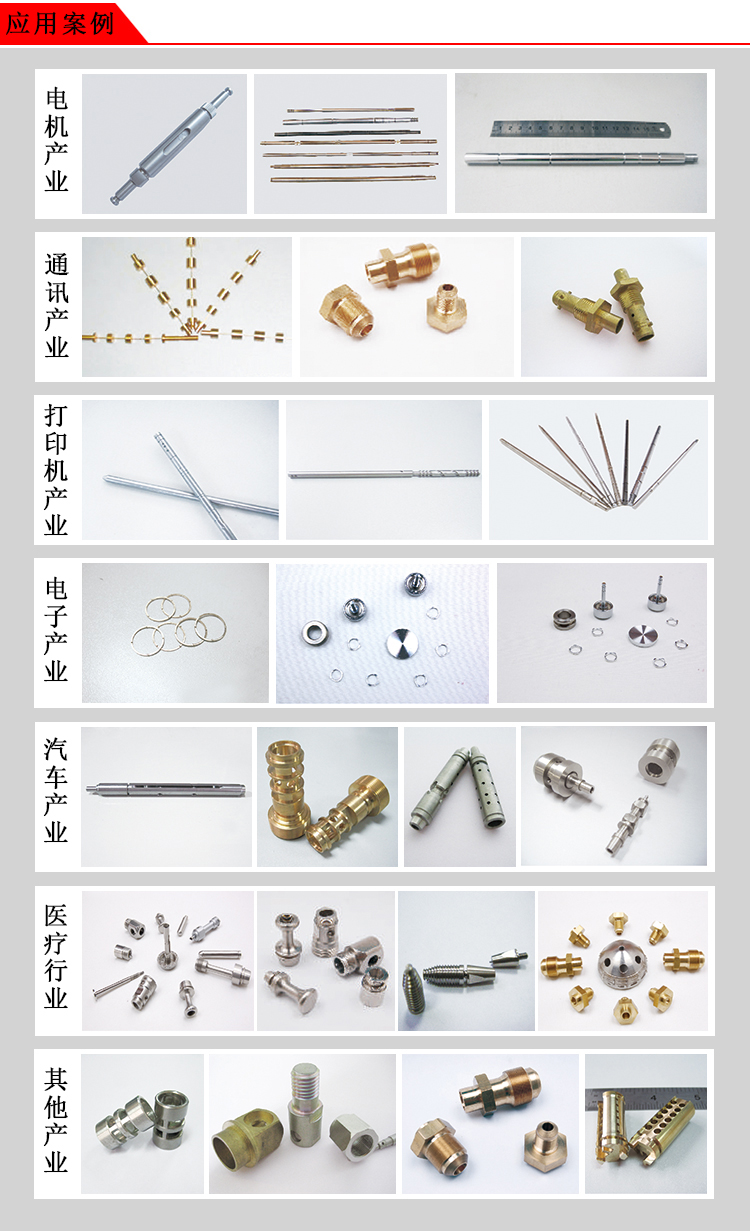

  • 加工案例
  • 售后服務

序號

名稱

型號或規格

1

標準NC控制系統

新代220TB

2

最大加工直徑（D）

φ26

3

最大加工長度（1次裝夾）

245

4

正主軸端面最大鉆孔直徑

φ10

5

正主軸端面最大鉆孔深度

40

6

主軸貫通孔直徑

φ28

7

主軸最高旋轉速度

10000rpm

8

旋轉刀具最大刀具直徑

4*φ10

9

旋轉刀具最大轉速

5500rpm

10

背主軸最大夾頭直徑

φ26

11

背主軸端面最大鉆孔直徑

φ10

12

背面最高旋轉速度

10000rpm

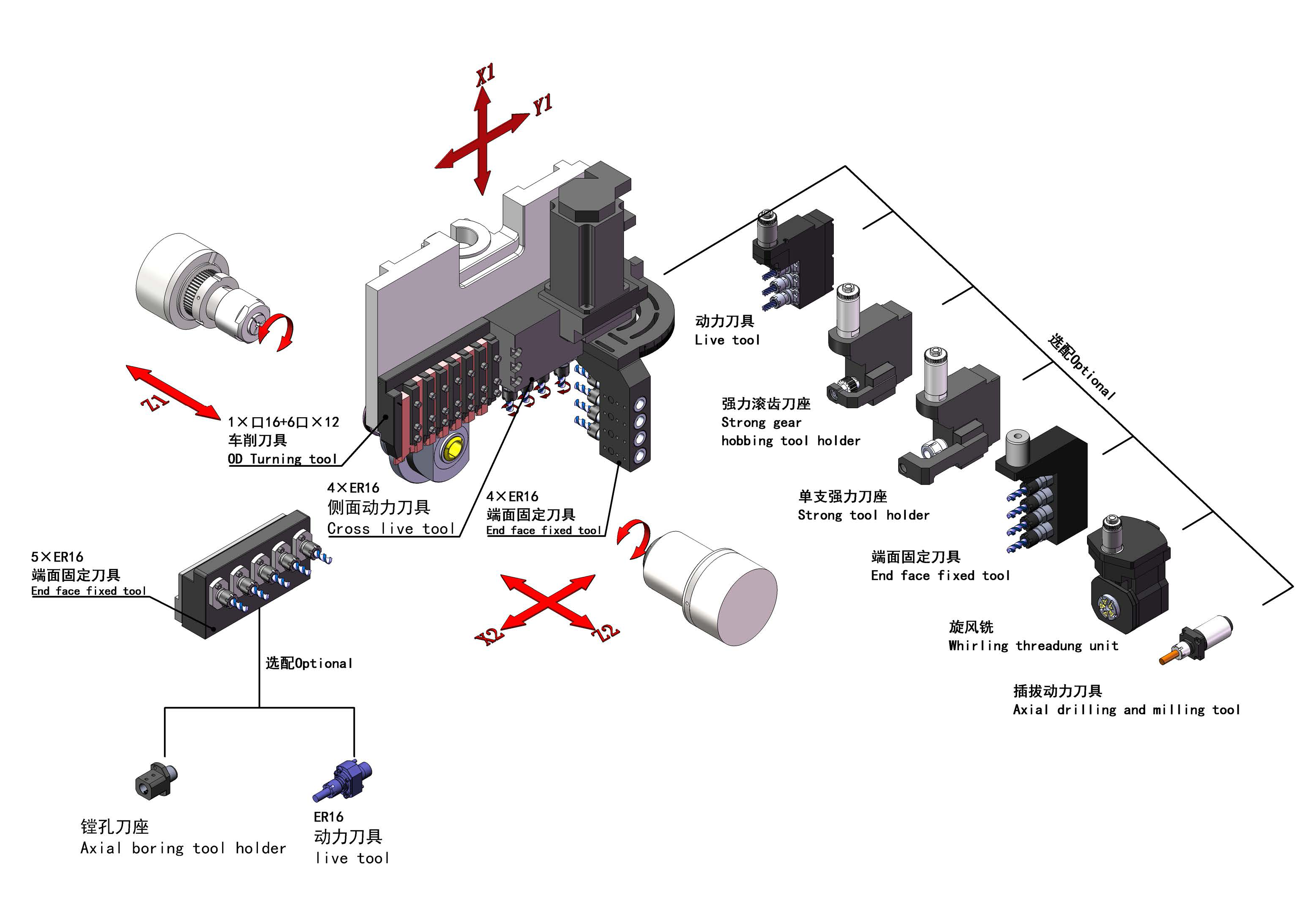

刀具安裝數量

13

排刀車削刀具

6把

14

側面旋轉刀具

4把ER16動力刀具

15

正面鉆孔刀具

4把ER16固定刀具

16

背面鉆孔刀具

4把端面ER16固定刀具

17

背軸動力刀具

2把ER16

刀具尺寸

18

刀具（排刀）

12X12

夾頭、導套

19

主軸彈簧夾頭

津上BU26

20

導套

津上BU26

21

背面主軸彈簧夾頭

津上BU26

22

側面旋轉刀具夾頭

ER16

23

鉆孔套筒用夾頭

ER16

快速進給速度

24

X1/Y2

18m/min

25

Y

24m/min

26

Z

24m/min

27

X2

24m/min

28

Z2

24m/min

電機

29

主軸電機

2.2/3.7KW

30

主軸旋轉刀具用電機

1KW

31

背主軸電機

2.2/3.7KW

32

軸電機

1KW

33

電源容量

15KVA

34

氣壓裝置 所需氣壓

0.6MPa

35

機臺重量

3500Kg

36

機臺外形尺寸（長X寬X高）

2100X1350X1800(mm)

機床顏色以甲方提供的色標為準，床身為深灰色，鈑金為淺灰色。
