華中8型高性能數控系統在包括高檔數控重大專項在內的多種中檔、高檔數控機床上成功應用，是配套最多的國產高檔系統?！救A中8型高檔示范應用】是針對華中8型系統在重點領域示范應用的案例集錦，包含配套數控機床的典型技術特點，數控系統配套解決方案，應用到數控系統的關鍵技術，用戶實際加工和應用情況等資訊，將給您的數控系統選型提供更多參考。

本期為您帶來的是華中數控與四川寧江機床合作生產五軸臥式加工中心應用于航空航天制造領域。

武漢華中數控股份有限公司(以下簡稱華中數控)與四川普什寧江機床有限公司(以下簡稱：寧江機床)緊密合作，針對航空航天裝備關鍵零件的數控加工需求，批量生產THM6363IV型五軸臥式加工中心，全部配置華中數控HNC-848D高性能數控系統。目前，雙方合作生產的五軸臥式加工中心已經形成批量銷售，全部用于航空航天裝備制造領域重點企業的數控加工。

一、機床特點

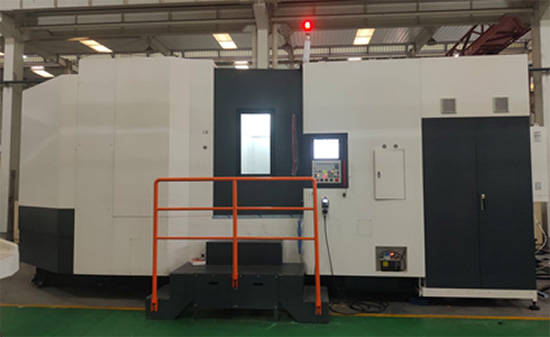

THM6363IV型五軸臥式加工中心是專為單機高效切削和柔性生產線組線開發的五軸臥式加工中心，數控系統采用HNC-848D型高檔數控系統。具有一次裝夾完成銑、鉆、鏜、鉸、攻絲多工藝復雜曲面零件加工能力，適用于航空、航天、汽車、預警裝備等行業數控加工需求。

機床主要特點：

1、高動態性能：直線軸最大加速度1G，進給速度20m/min，快移40m/min；

2、高加工精度：定位精度4μm，重復定位精度2μm，銑削孔圓柱度5μm以內(孔直徑φ100mm)；

3、高主軸配置：采用大扭矩電機，適配機械主軸，適合大背吃刀量切削；

4、模塊化驅動：驅動采用HSV-120型號，高精度、高響應控制，驅動模塊之間可進行能量共享，同時還能通過可控整流模塊將多余電能回饋給電網；

5、立式交換托盤：托盤采用立式交換，不易夾屑，有效提高工件交換的穩定性；

6、伺服驅動刀庫：具有更好的分度精度，有效提高高速換刀穩定性。

二、數控系統解決方案

1、數控系統主要功能；

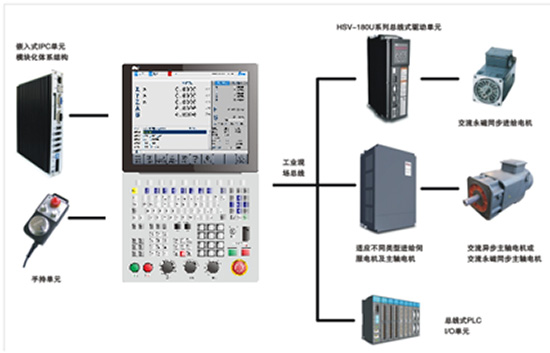

THM6363IV五軸臥式加工中心主要應用華中HNC-848D數控系統的五軸聯動功能、五軸RTCP功能、五軸RTCP速度校驗功能、五軸標定功能、五軸定向加工功能、五軸定向刀具半徑補償功能、旋轉軸結構誤差補償功能、刀具矢量編程功能、法向進退刀功能、在線自動刀具測量和工件測量、空間誤差補償和全閉環控制功能、智能產線的全開放式網絡接口功能、加工大數據采集和監控功能等高檔控制功能。

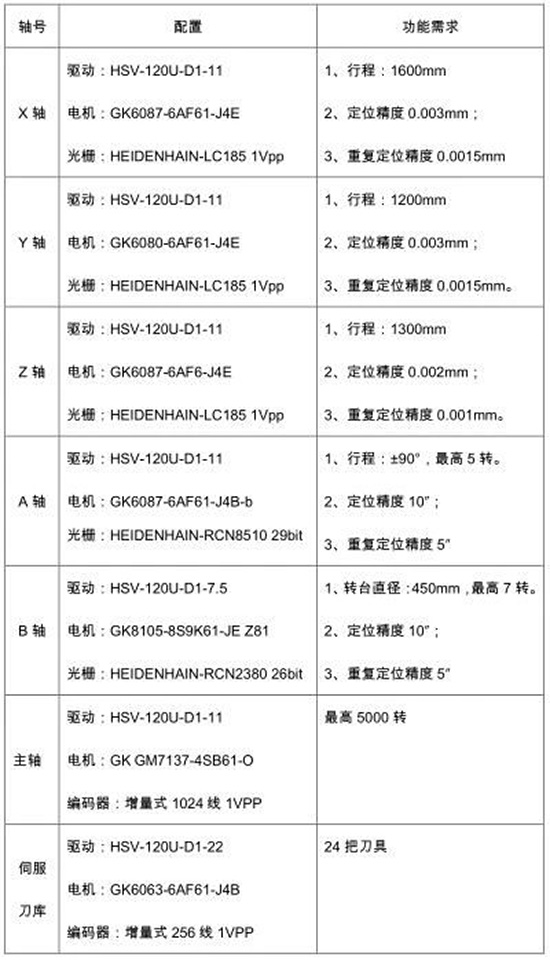

2、數控系統裝置、伺服驅動和電機配置清單；

三、應用效果

配套華中數控HNC-848D數控系統的THM6363IV五軸臥式加工中心目前已在我國航空、航天、汽車等重點領域企業實現批量應用，用于航空航天裝備復雜結構件、乘用車雙離合變速器換擋轂等復雜零件的數控加工，滿足了高端制造領域的制造需求。
